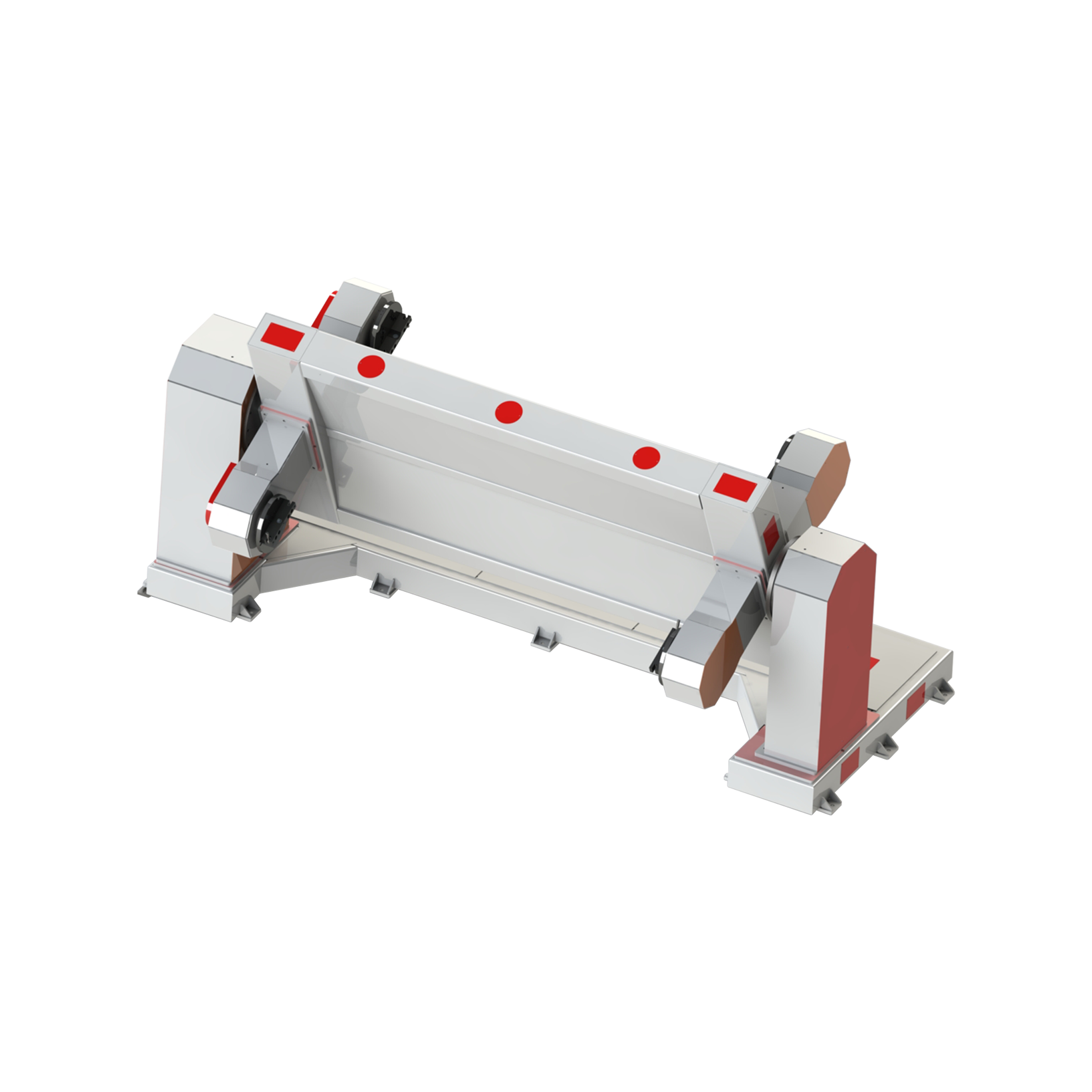

三轴变位机（垂直）

产品名称：三轴变位机（垂直）

技术原理

三轴变位机（垂直）是专为处理超重型、复杂空间结构工件而设计的高端双回转+单移动定位系统。它创新性地采用垂直布局，集成了大翻转（主翻转，通常为A轴）、小翻转（副翻转，通常为B轴）和水平移动（X轴）三大自由度。通过三套独立伺服驱动与精密减速机构，大翻转轴驱动工件进行大角度倾覆，小翻转轴则在工作末端实现灵活的姿态微调，而移动轴则承载整个翻转系统进行水平定位。三轴可与机器人实现极复杂的“5轴”或“6轴”协同运动，将超大、异形工件的空间三维曲面焊缝精准转化为机器人最佳焊接姿态，是实现重型构件全位置、高质量自动化焊接的顶级解决方案。

详细参数

设备特点与优势

1. 垂直结构应对超长异形件：垂直式布局尤其适合长度远超宽度和高度的梁型、桁架型超长工件。工件竖直装夹，由大翻转轴进行±180° 倾覆，结合±360° 小翻转，能完美呈现其侧面及底面的所有焊缝，避免了水平布局时对地面空间的巨大占用和长工件因自重产生的下垂。

2. 双翻转+移动的极致柔性：“大翻转”实现工件主体的粗定位，“小翻转”进行末端姿态的精细调整，而长达1800mm的移动轴则允许对超长工件进行分段加工或实现多工位作业。三轴联动提供了近乎无限的姿态可能性。

3. 重载下的高精度与稳定性：专为500/1000kg负载设计，采用立柱式高刚性结构和大型转台轴承，确保双翻转轴在重载下的精度（±0.1mm）和抗倾覆力矩能力。移动轴采用重型直线导轨，保证定位稳定。

4. 优化的焊接可达性与质量：垂直装夹使工件的长边焊缝始终处于近似平角焊或船型焊的理想位置，机器人易于达到最佳焊接角度，能显著提升焊接熔深和外观质量，减少焊接缺陷。

5. 节省地面空间与高集成度：相比需要巨大回转半径的水平三轴变位机，垂直式更节省宝贵的地面面积。其模块化设计便于集成到自动化生产线中，作为处理超长工件的专用高端工位。

应用场景

垂直式三轴变位机是重型钢结构、能源和交通领域的王牌装备：

• 大型桥梁与建筑钢结构：箱型梁、H型钢桁架、大型网架节点的全位置自动化焊接。

• 风电与输电塔架：超长风电塔筒（分段）、输电铁塔主材的纵缝、环缝及相贯线焊接。

• 船舶与海洋平台：船体肋骨、甲板横梁、平台导管架等超长结构件的制造。

• 重型工程机械：起重机主臂、泵车臂架、挖掘机动臂等长形构件的焊接。

• 轨道交通：高铁车体底架、侧墙、车顶等大型型材组件的焊接。

维护保养要点

此类垂直重载精密设备的维护复杂且要求极高，必须系统化执行：

1. 垂直重载系统的专项维护：重点维护承受巨大倾覆力矩的大翻转轴（A轴）的大型减速机和回转支承的润滑与磨损检查。定期检查立柱结构的垂直度和连接螺栓的紧固状态。

2. 三轴联动精度系统性校准：必须定期使用高精度仪器，对A、B、X三轴的单独及联动重复定位精度（±0.1mm）进行检测与补偿。特别是小翻转轴（B轴）在650mm半径处的末端精度至关重要。

3. 移动轴（X轴）的精密保养：严格执行对重型直线导轨和驱动丝杠/齿轮齿条的清洁、润滑和防尘。检查导轨的直线度和平行度，防止因磨损影响移动精度。

4. 安全与防碰撞管理：垂直运动范围大，需严格设定并定期校验各轴（特别是大翻转）的机械和软件限位。在离线编程和模拟中必须精确计算工件翻转、移动时的动态包络空间，防止与机器人或周边设施发生严重碰撞。

5. 制造商级专业维保：所有核心精度调整、传动部件更换、多轴协同参数优化等工作，必须且只能由设备制造商或其认证的高级服务工程师团队完成。用户应定期邀请原厂进行预防性深度检查与系统健康评估。
