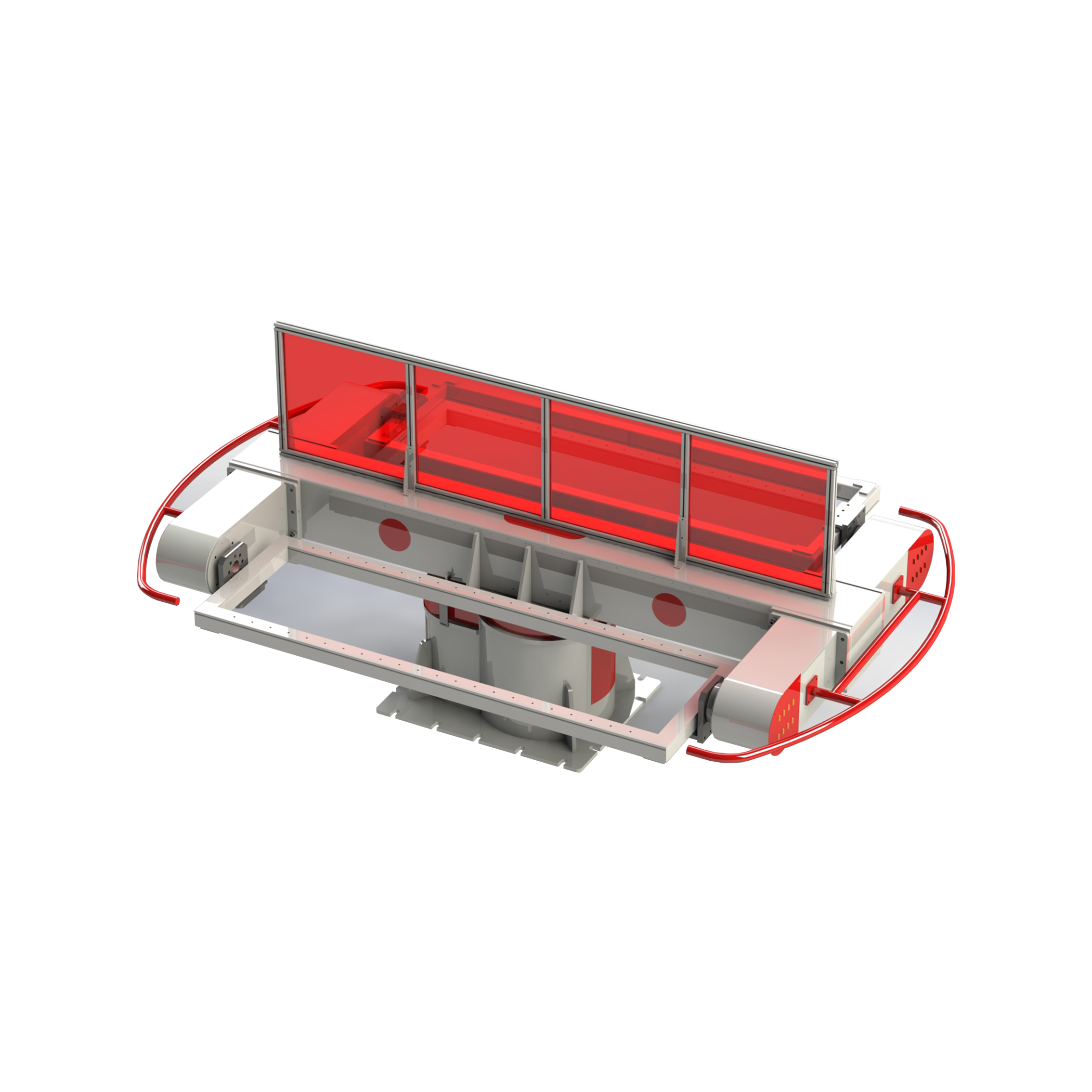

三轴变位机（水平）

产品名称：三轴变位机（水平）

技术原理

三轴变位机（水平）是一种集成了三个独立运动自由度的高端定位系统，专为大型、复杂工件设计。其核心技术在于通过水平布局的三套伺服驱动系统，精确控制工件的水平回转（通常为C轴）、纵向翻转（通常为B轴） 以及关键的前后移动（通常为X轴）。三轴既可独立运行，更可与机器人控制系统深度集成，实现高度复杂的协同运动，使重型工件不仅能翻转、旋转至任意角度，还能精确地进行前后定位，从而极大扩展了单个工作站的有效加工范围与灵活性，是实现超大型工件高柔性、高精度自动化加工的战略性装备。

详细参数

设备特点与优势

1. 革命性的三自由度集成：在传统双轴（翻转+回转）基础上，首创性集成了大行程的直线移动轴（X轴），实现了“翻转+回转+平移”的复合运动，使单个工作站可替代多个固定工位，加工范围呈几何级数扩大。

2. 应对超大型与多工件加工：长达1800mm的移动框架，允许超长工件分段加工，或通过精确移动定位，在同一工作站上顺序加工多个中型工件，极大提升了设备利用率和生产效率，尤其适合小批量、多品种的柔性生产。

3. 极高的运动灵活性与精度：三轴均采用闭环伺服控制，在重载下仍能保持±0.1mm的高重复定位精度。通过优化算法实现三轴与机器人的高动态协同，能完美完成如大型螺旋叶片、复杂空间曲面等超高难度轨迹的加工。

4. 优化的模块化与刚性设计：水平式结构重心低，运行更稳定。模块化设计的移动滑台、回转盘和翻转机构，可根据负载和行程需求进行配置。重型直线导轨和高刚性框架确保了三轴联动时的整体稳定性。

5. 智能化与前瞻性：作为自动化产线的核心单元，具备高级外部轴联动、位置同步输出、碰撞检测等智能功能，为未来融入数字孪生、离线编程等智能制造系统提供了坚实基础。

应用场景

三轴变位机是高端制造与重大装备领域的“王牌”设备，适用于：

• 航空航天大型构件：飞机机身筒段、机翼大梁、火箭燃料贮箱的自动化钻铆、焊接与检测。

• 重型能源装备：巨型水轮机转轮、风电主机架、核电压力容器内壁的堆焊与加工。

• 轨道交通大型部件：高铁车体、地铁转向架构架的焊接与组装。

• 大型模具与复杂雕塑：汽车覆盖件模具、大型艺术雕塑的精密加工与修复。

• 多品种柔性生产线：工程机械、重型卡车等行业中，用于多种不同尺寸结构件的共线生产。

维护保养要点

对于此类集机械、电气、控制于一体的超复杂系统，维护要求极高且系统化：

1. 多轴协同精度校准：必须定期使用激光跟踪仪等高端设备，对X、B、C三轴的联动精度和各自重复定位精度（±0.1mm）进行系统性校准与补偿。这是保障复杂轨迹加工质量的生命线。

2. 核心传动系统专项维护：严格按照各自周期，分别对直线移动轴（X轴）的滚珠丝杠/齿轮齿条、翻转/回转轴的大型减速机进行专业的润滑、清洁和磨损检查。移动轴的导轨润滑尤为重要。

3. 全面结构性与电气检查：定期检查长达数米的移动框架的直线度和平行度。检查所有伺服电机、驱动器的运行状态和散热。备份所有多轴协同运动参数与控制程序。

4. 安全与干涉区域管理：由于运动范围极大且复杂，必须严格定义和周期性校验各轴的运动软硬限位，并利用3D模拟软件动态更新机器人与变位机的干涉区域模型，防止碰撞。

5. 授权专业团队维保：严禁任何非授权的拆卸、调试或参数修改。所有预防性维护、故障诊断、精度恢复及软件升级，必须由设备制造商或其认证的高级工程师团队执行，确保系统的整体性与核心技术机密。
