头尾式双轴变位机

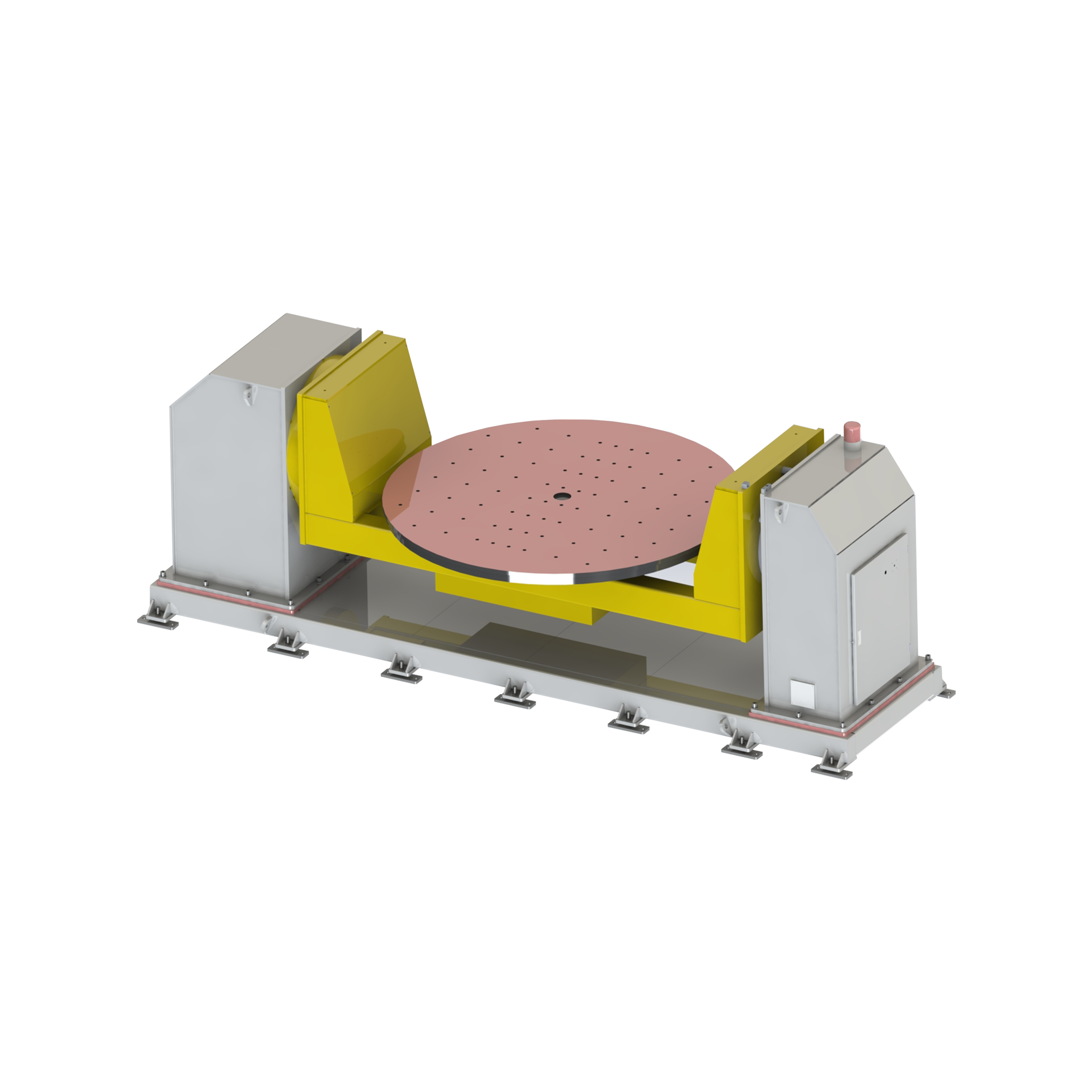

产品名称：头尾式双轴变位机

技术原理

头尾式双轴变位机是一种专为超长、重型工件设计的高端双自由度定位系统。它采用头（驱动端）、尾（顶紧/辅助驱动端）双端支撑的刚性框架结构，集成了翻转与回转两个独立的伺服驱动轴。翻转轴（A轴）驱动整个工件绕其自身轴线作±180°的倾覆运动，而回转轴（C轴）则驱动工件进行±360°的连续旋转。两轴可与机器人实现高精度协同运动，将超长工件的复杂空间加工面（如大型管道的相贯线焊缝）转化为易于执行的程序化路径，是解决超长重载工件全姿态自动化加工的核心装备。

详细参数

设备特点与优势

1. 超长超重工件的终极解决方案：专为解决长度远超过标准变位机、重量达500/1000kg的超长轴类、管类、梁类工件的全姿态定位难题而设计，通过头尾双端支撑，彻底消除长工件悬伸导致的变形与振动。

2. 全空间双轴联动能力：结合±180°翻转与±360°回转，能为超长工件提供几乎无死角的定位，配合机器人可实现超长结构件（如船舶龙骨、大型桁架）上任意位置、任意角度焊缝的自动化焊接。

3. 超大台面与高刚性结构：提供Φ1000/1200mm的大直径回转台面，可安装大型专用工装。头尾采用高刚性箱型结构和大规格转台轴承，确保在重载、大扭矩工况下的运动精度（±0.1mm）与结构稳定性。

4. 同步驱动与高精度控制：头尾端可配置双驱同步系统（主动-从动或双主动），确保超长工件在回转时的同步性和直线度。配备高分辨率绝对式编码器，实现精准的角度控制与重复定位。

5. 极高的安全性与可扩展性：设计包含机械硬限位、软件软限位、过载保护和紧急制动等多重安全措施。模块化设计允许根据工件长度调整支撑间距，并可扩展为多套变位机组合同步使用。

应用场景

头尾式双轴变位机是高端重型装备和大型工程领域的核心设备：

• 船舶与海洋工程：船体分段、甲板模块、大型管系的自动化焊接。

• 能源电力装备：水电巨型转轴、风电塔筒（分段）、核电主管道的焊接与堆焊。

• 大型化工设备：反应器、塔器、超长压力容器的环缝、纵缝焊接。

• 重型机械与钢结构：桥梁构件、大型工程机械臂架、会展中心空间桁架的制造。

• 航空航天：运载火箭箭体、大型飞机骨架部件的装配与焊接。

维护保养要点

此类超大型精密设备的维护至关重要，必须严格执行：

1. 系统性重载保养：严格按照重载、低速设备的保养规范，定期对翻转和回转轴的大型减速机、重型回转支承进行专业润滑和维护。检查头尾同步系统的机械连接（如万向联轴器）状态。

2. 精密校准与尺寸校验：定期使用激光跟踪仪等高精度工具，校验长达数米甚至十几米的跨距下的两轴重复定位精度（±0.1mm）和头尾端的回转同心度。校准各安全限位的位置。

3. 全面结构安全检查：定期对头尾支撑立柱、连接横梁等所有主要承载结构件进行无损探伤检查，排查疲劳裂纹。使用扭力扳手周期性检查所有超大规格高强度螺栓的预紧力。

4. 电气与控制系统深度维护：检查大功率双驱伺服系统的参数一致性、散热及滤波装置。定期备份所有运动参数和协同控制程序。

5. 专业操作与授权维护：操作与编程人员需经专门培训。任何维护、校准或维修工作，必须由设备制造商或由其严格授权的专业服务团队执行，严禁非专业人员拆卸核心传动与测量单元。每次更换超长重型工件后，必须重新校验安全空间和干涉区域。
