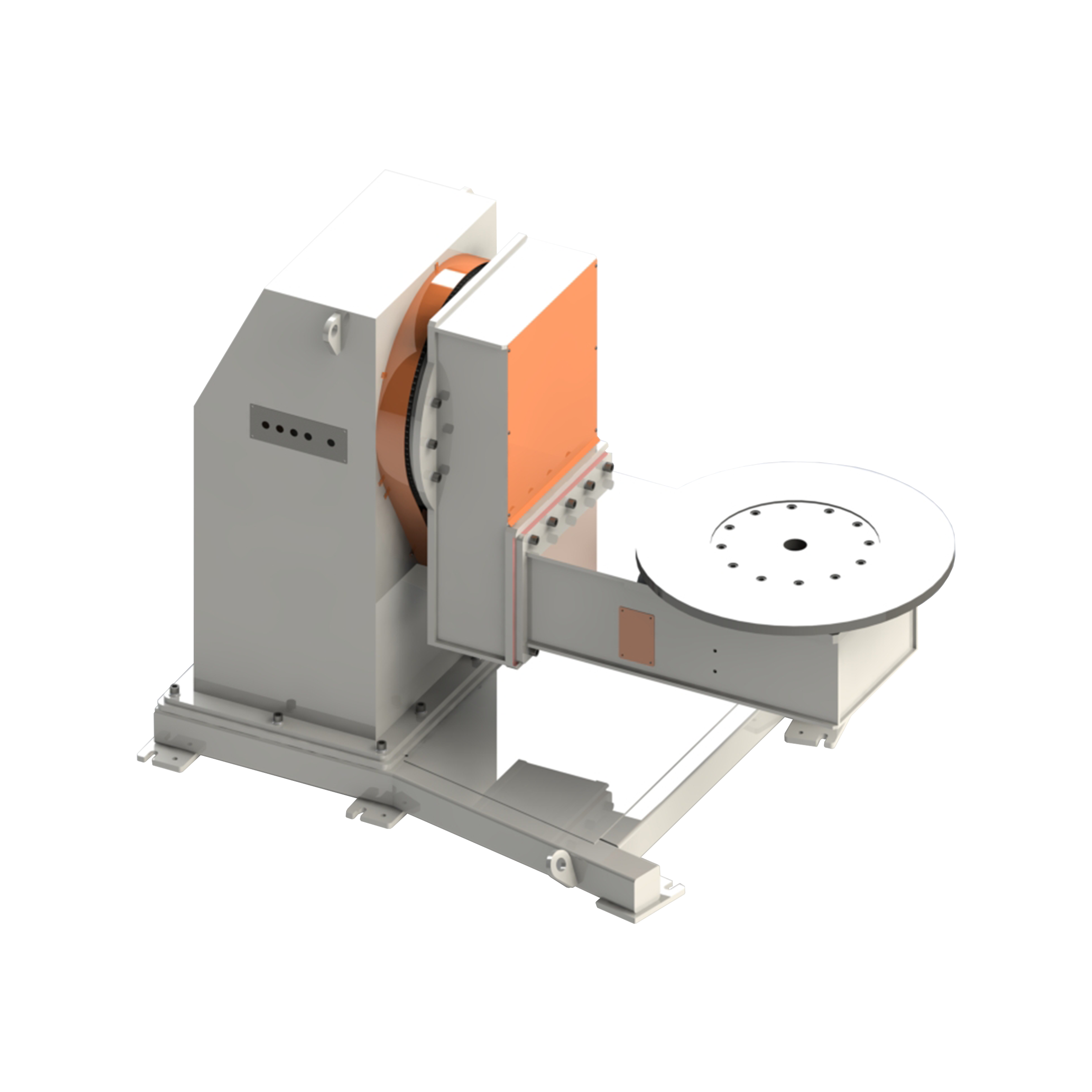

L型双轴变位机

产品名称：L型双轴变位机

技术原理

L型双轴变位机是一种采用坚固L型框架结构的高性能双自由度定位设备。它通过两套独立的伺服驱动系统，分别精准控制翻转轴（A轴） 与回转轴（C轴/B轴） 的运动。翻转轴驱动L臂进行大角度倾斜，回转轴则带动工作台连续旋转。两轴既可独立运动，也可与机器人控制系统深度集成实现协调联动，使重型工件在加工过程中能够被精确调整至任何空间角度，将复杂的空间焊缝或加工面转化为机器人易于执行的理想位置，是实现超重型工件高效、高质量自动化加工的核心装备。

详细参数

设备特点与优势

1. 超强重载与高刚性：专为500kg至1000kg的超重型工件设计，采用整体式箱型焊接L臂和大型转台轴承，结构刚性强，在满负载下翻转、回转平稳，无可见变形或抖动，确保加工精度。

2. 大范围灵活定位：±180°翻转结合±360°连续回转，能为工件提供近乎全空间的定位能力，尤其适合箱体、机架等需多面加工的大型复杂构件。

3. 大台面与高偏心距：提供Φ800mm或Φ1000mm的大直径工作台，并可选300/400mm的偏心距，可安装大型夹具或同时装夹多个工件，大幅提升单次加工产出。

4. 精准可靠的运动控制：尽管负载极大，但通过大扭矩减速机和闭环控制，仍能保证±0.1mm的重复定位精度，满足重型工件的精密焊接与装配要求。

5. 优化的可接近性与安全性：L型结构在工件倾斜时为其下方和侧面留出了充足的操作空间，便于机器人或操作人员接近。配备多重机械与电气安全限位，并可选配液压锁紧装置，确保重载下的绝对安全。

应用场景

L型双轴变位机是重型装备制造领域的核心设备，主要应用于：

• 工程机械焊接：挖掘机、起重机底盘、动臂、挖斗等超大型结构件的多位置自动化焊接。

• 重型车辆制造：卡车车架、特种车辆底盘、大型客车骨架的焊接与装配。

• 能源设备加工：风电齿轮箱壳体、大型电机座、核电重型部件的精密焊接与加工。

• 大型模具与铸件：压铸模、锻模等重型模具的修复、打磨及喷涂作业。

维护保养要点

为确保重载变位机长期安全可靠运行，维护要求极为严格：

1. 强化核心传动保养：必须严格按照重载周期，对翻转轴和回转轴的大尺寸、高刚性减速机进行润滑油的检查与更换，这是设备寿命的基石。定期检查大型回转支承的润滑与磨损。

2. 定期精度与结构检查：定期使用高精度仪器校验翻转与回转的重复定位精度（±0.1mm）。特别要检查L臂焊接结构、各关键受力焊缝有无疲劳裂纹，检查所有超大规格的高强度连接螺栓是否紧固。

3. 电气与安全系统深度检查：定期检查大功率伺服驱动器的状态、制动电阻和刹车单元。全面测试所有限位开关、急停按钮、安全锁紧装置（液压或气动）的功能有效性。

4. 基础与环境监控：确保设备安装在经过专门计算和处理的坚固混凝土地基上，定期检查地基有无沉降或开裂。保持设备周围清洁，避免重型搬运设备撞击。

5. 专业维护与操作：严禁超载运行。任何维护、调整或维修工作，尤其是涉及传动系统、结构件和安全装置时，必须由制造商授权的专业团队使用专用工具和原厂备件完成。
