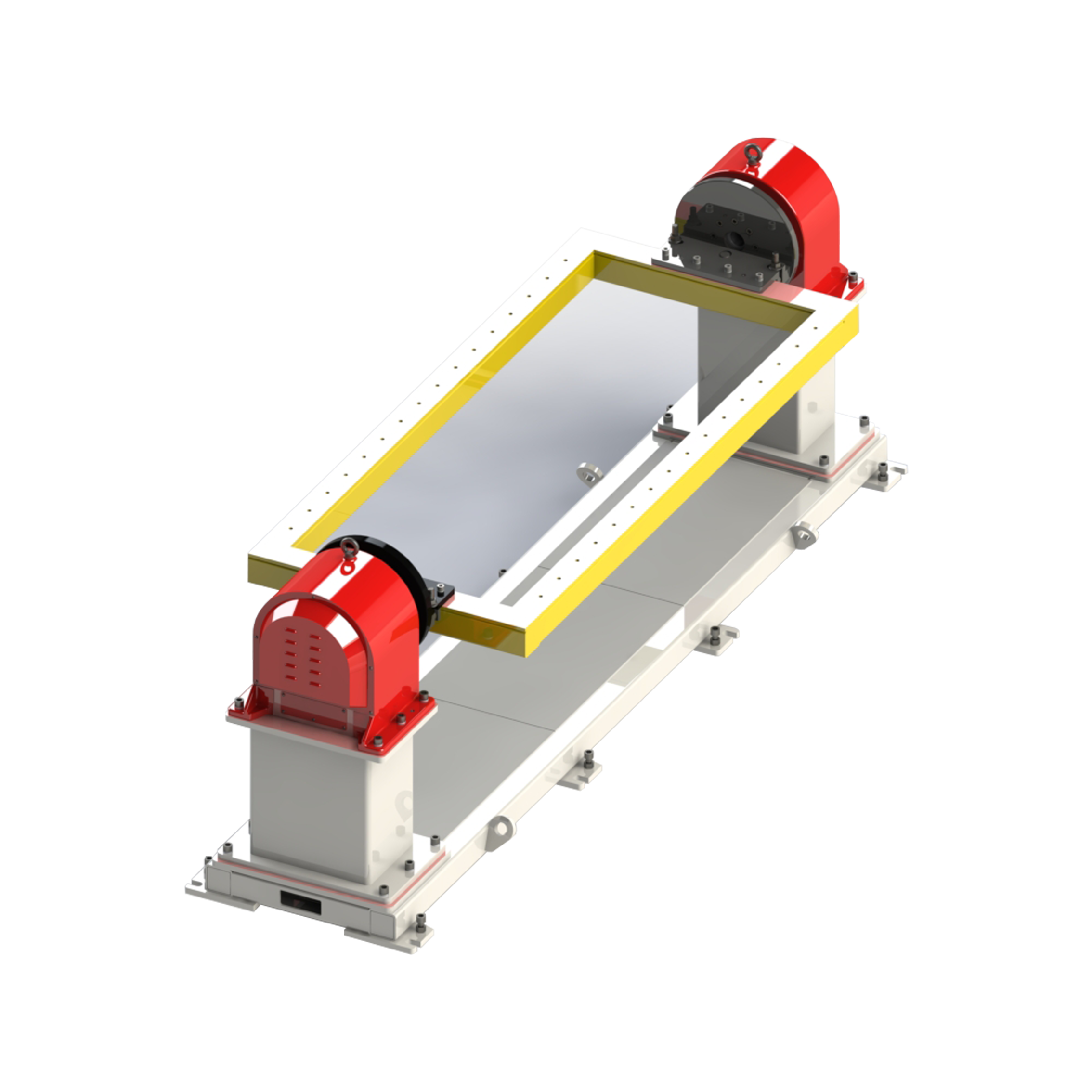

头尾式单轴变位机

产品名称：头尾式单轴变位机

技术原理

头尾式单轴变位机是一种专为长轴类、管类工件设计的高精度单自由度翻转设备。其采用“头（驱动端）”与“尾（顶紧端）”双端支撑结构，由头端的伺服电机与精密减速机构成驱动单元，通过高刚性连接梁与尾端的顶紧或旋转从动单元协同，驱动工件实现绕其轴线的±360°连续翻转。该设备可与机器人控制系统深度集成，作为精准的外部轴，使长工件在焊接、喷涂或检测过程中任意角度精确停位或连续回转，将复杂空间曲线转化为机器人易于执行的路径，极大扩展了机器人的工艺能力。

详细参数

设备特点与优势

1. 专为长工件设计：独特的头尾双支撑结构，通过可调节间距的连接梁（如1800/2500mm），可稳定支撑并驱动超长尺寸的管材、型材、轴类工件，解决其因悬伸导致的变形和振动问题。

2. 高承载与强驱动力：头端驱动单元采用大扭矩减速机，提供充沛驱动力，可稳定承载300kg至1000kg的重型长工件，并确保在±360° 范围内任意位置启停平稳、定位精准。

3. 高精度定位与同步：驱动端配备高分辨率编码器，实现±0.08mm的高重复定位精度。尾端通常设计为可浮动顶紧或同步旋转结构，能自动适应工件长度并减少装配应力，保证工件回转同心度。

4. 优异的可接近性：标准的832mm翻转中心高为机器人焊枪或工具提供了最佳的操作高度，且头尾式结构使工件下方和侧面完全敞开，机器人可无干涉地接近工件全长进行作业。

5. 高柔性化与易集成：支持与主流机器人控制系统通信，轻松实现外部轴联动编程。连接梁长度可选，顶紧机构可调，能快速适应不同长度和直径的工件，换型便捷。

应用场景

头尾式单轴变位机是长轴类工件自动化加工的核心装备，典型应用包括：

• 长管材/型材焊接：用于石油管道、结构方管、护栏、灯杆等长直工件的环缝、纵缝及相贯线自动化焊接。

• 长轴类零件加工：用于机床主轴、传动轴、滚筒等工件的自动化喷涂、打磨、激光熔覆或检测。

• 框架结构件制造：与多台变位机或机器人组合，用于工程机械臂架、车架等大型结构件的多位置焊接。

• 新能源行业：用于电池模组壳体、氢能储氢瓶等长筒形部件的装配与焊接。

维护保养要点

为确保变位机长期保持高精度与可靠性，需执行以下维护：

1. 核心驱动单元保养：严格按照手册，定期检查并更换头端伺服减速机的专用润滑油。这是维持输出扭矩和定位精度的关键。检查驱动电机的散热与运行状态。

2. 精度与同心度校验：定期使用百分表等工具，在标准检测半径（如φ350mm） 处校验翻转的重复定位精度（±0.08mm）。检查头尾顶尖或卡盘的回转同心度，必要时进行调整。

3. 机械结构检查与润滑：定期检查并润滑尾端顶紧机构的导轨、丝杠。检查连接梁及所有地脚螺栓、紧固件的松紧度，确保结构稳固。清洁导轨和齿面，防止异物堆积。

4. 电气与安全装置检查：检查伺服电机电缆、限位开关、安全锁紧装置（如有）是否工作正常。清洁电气柜通风滤网。

5. 专业维护：当出现定位超差、运行异响、顶紧力不足或传动系统报警时，应立即停机并联系设备制造商或专业维修人员处理，切勿自行拆卸或调整核心的传动与测量单元。
