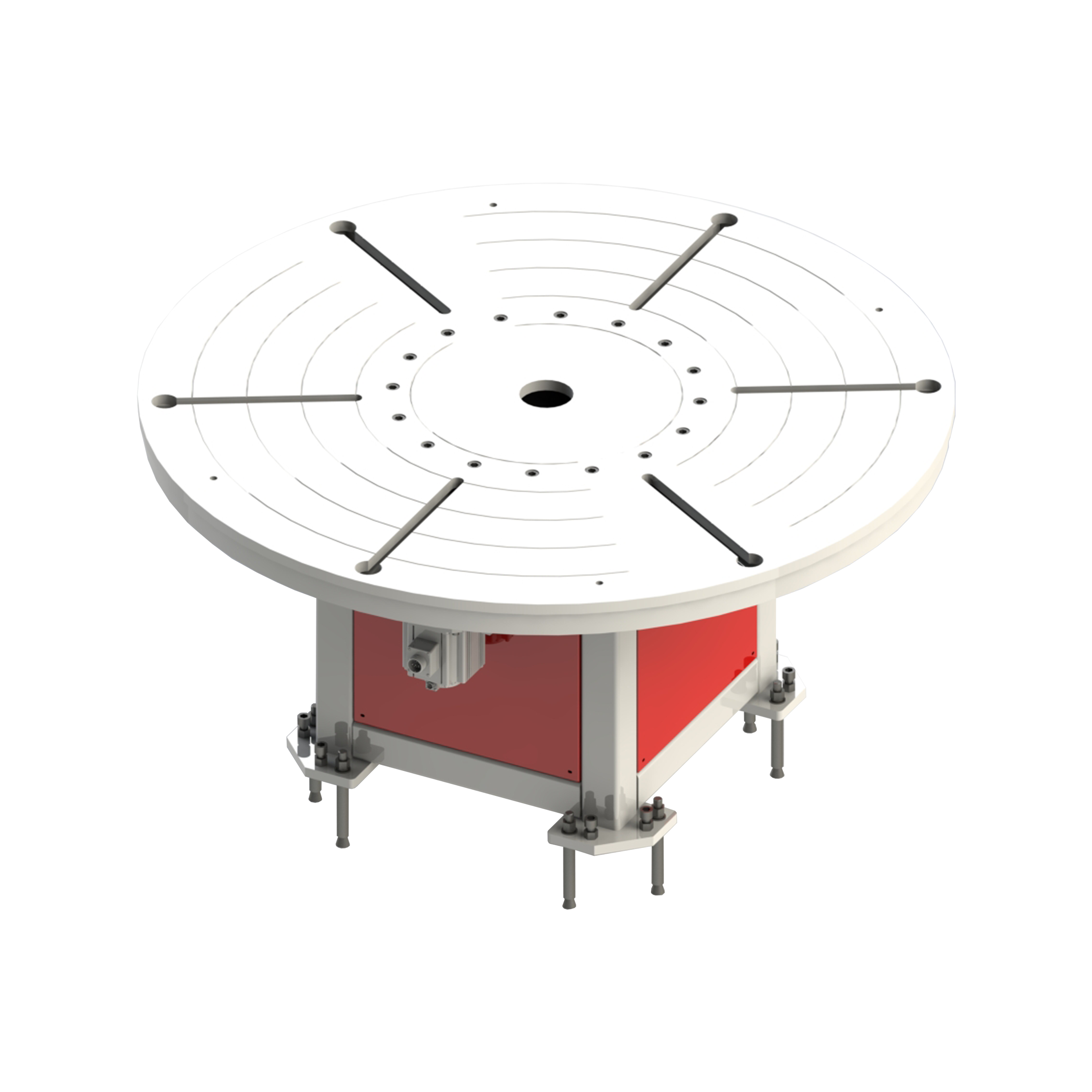

单轴水平回转变位机

产品名称：单轴水平回转变位机

技术原理

单轴水平回转变位机是一种高精度、高承载的单自由度工件定位设备。其核心采用高性能伺服电机配合高刚性精密减速机，驱动水平回转台进行精确分度或连续旋转运动。通过集成高分辨率编码器实现闭环反馈控制，确保台面在任意角度都能达到±0.08mm的高重复定位精度。该设备作为机器人或加工设备的外部轴，能够扩展其工作范围，使工件在一次装夹后即可完成圆周方向所有位置的作业，是实现高效、柔性自动化生产的核心辅助设备。

详细参数

设备特点与优势

1. 高承载与高刚性设计：采用重型交叉滚子轴承或大型转台轴承，配合箱式焊接底座，结构稳固，可稳定承载300kg至1000kg的重型工件，在高速启停和连续运行中保持极低的台面跳动。

2. 高精度与高重复性：核心传动部件（伺服电机、精密减速机、编码器）的优化匹配，确保了±0.08mm的高重复定位精度，满足激光切割、精密焊接等对位置一致性要求严苛的工艺。

3. 高效节拍与柔性化：支持连续高速回转和快速精确分度两种模式，能大幅减少工件换位时间，提升整体生产线节拍。易于与主流机器人控制系统集成，作为外部轴进行编程，实现复杂联动。

4. 模块化与易集成：提供多种标准台面直径和距地高度选项，可根据工件尺寸和产线布局灵活选择。标准化接口便于快速集成到自动化单元或生产线中。

5. 安全可靠：集成机械硬限位和电气软限位，并可选配气动或液压锁紧装置，在定位后锁死转台，防止加工受力时产生位移，保障加工精度与安全。

应用场景

单轴水平回转变位机是自动化生产中用途广泛的标准设备，适用于：

• 机器人焊接/切割工作站：用于筒体、法兰、盘类、箱体等工件的环缝焊接或圆周方向切割，实现一次装夹完成全部焊缝。

• 激光加工中心：在激光切割、打标或焊接时，用于旋转板材或三维工件，完成圆周方向的加工。

• 多工位加工与检测：作为旋转工作台，配合周边设备实现工件的多面、多工序加工（如钻孔、攻丝）或视觉检测。

• 装配与涂装生产线：在装配线上旋转重型部件以方便操作，或在喷涂线上使工件匀速旋转以实现均匀喷涂。

维护保养要点

为确保变位机长期保持高精度与可靠性，需执行以下维护：

1. 核心传动系统保养：严格按照手册规定的周期和油品，对高精密减速机进行润滑油的检查和更换，这是维持精度和寿命的关键。定期检查回转轴承的运行状态。

2. 定期精度校验：定期使用千分表等工具检测台面的径向跳动、端面跳动以及重复定位精度（±0.08mm）。如发现超差，需由专业人员调整或对系统进行补偿。

3. 电气与连接检查：定期检查伺服电机电缆、编码器线缆的连接是否牢固，清洁电气柜的通风滤网。检查各接地线是否可靠。

4. 机械结构紧固与清洁：定期检查并紧固地脚螺栓、台面安装螺栓等所有关键连接件。保持导轨、齿圈等裸露传动部件的清洁，防止切屑和灰尘堆积。

5. 专业维护：当出现定位异常、异响、过载报警或传动间隙过大时，应立即停机并联系设备制造商或专业维修人员处理，切勿自行拆卸核心的传动与测量单元。
