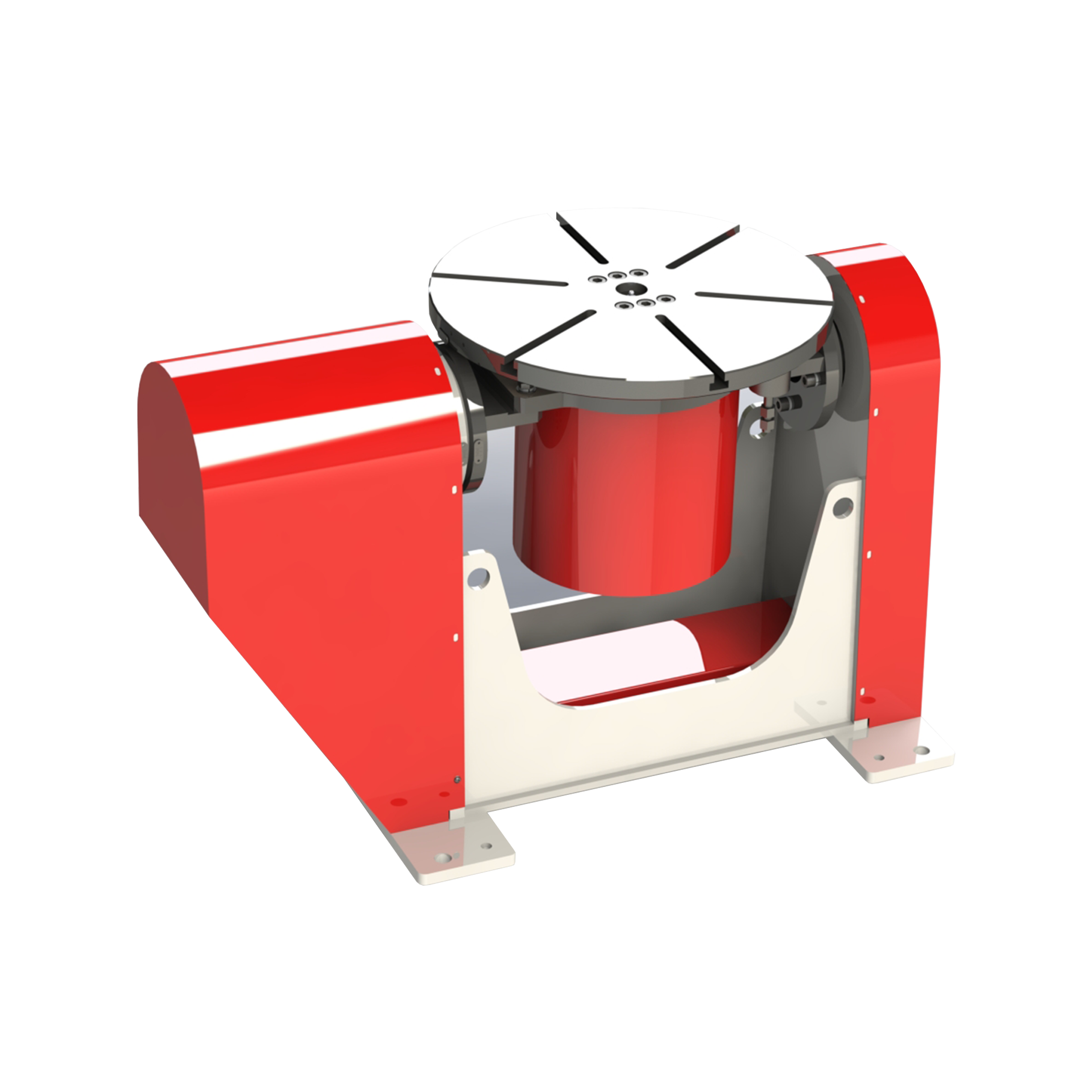

U型双轴变位机

产品名称：U型双轴变位机

技术原理

U型双轴变位机是一种高精度的工件定位与翻转设备，采用双伺服电机分别驱动翻转轴与回转轴，实现两个自由度的独立或联动精确运动。其核心控制系统可与机器人控制系统深度集成，通过协同运动算法，使工件在焊接或加工过程中始终处于最佳姿态，实现多角度、多位置的连续作业。该设计旨在扩大机器人的有效工作范围，将复杂的三维空间焊缝转变为机器人易于执行的平面或平角焊，从而显著提升焊接质量和自动化效率。

详细参数

设备特点与优势

1. 双轴高精度协同：翻转与回转轴均配备高刚性减速机与高分辨率编码器，实现±0.08mm的高重复定位精度，确保工件在多位置变换后的定位一致性，保障加工质量。

2. 高负载与强刚性结构：采用U型框架或箱式焊接结构，具备优异的刚性和稳定性，可稳定承载200kg或500kg的重型工件，在高速翻转时无明显抖动。

3. 优化人机工程与可达性：独特的U型或L型结构设计，为焊枪或工具提供了充足的避让空间，减少了机器人与变位机本体的干涉，使机器人能够以最佳角度接近工件任意位置。

4. 高度集成与柔性化：标配与主流机器人（如安川、发那科、库卡等）的通信接口，支持外部轴联动编程，可轻松集成至自动化单元或生产线，实现复杂轨迹的协同作业。

5. 安全可靠的设计：集成机械硬限位与电气软限位双重保护，并可选配安全刹车装置，防止断电时工件意外翻转，保障操作安全。

应用场景

U型双轴变位机是机器人自动化工作站的核心辅助设备，广泛应用于：

• 机器人焊接工作站：与焊接机器人配合，用于工程机械结构件、汽车底盘、机架、箱体等中大型工件的多面、多角度自动化焊接。

• 激光加工与切割：在激光焊接、切割或熔覆中，用于精确调整板材或三维工件的加工姿态。

• 精密装配与检测：在装配线上调整重型零部件的位置，或配合视觉检测系统对产品进行多角度扫描。

• 喷涂与打磨：用于大型工件的自动化喷涂或打磨，确保各个表面均能被均匀处理。

维护保养要点

为确保变位机长期高精度稳定运行，需执行以下维护：

1. 定期润滑与检查：严格按照手册周期，对高精密减速机（特别是承载大的翻转轴减速机）补充或更换指定型号的润滑油。定期检查轴承的运行状态与温升。

2. 精度校准与检查：定期使用百分表或激光跟踪仪检测翻转轴和回转轴的重复定位精度（±0.08mm）是否达标，必要时进行机械调整或系统参数补偿。

3. 电气与电缆维护：检查伺服电机动力电缆、编码器线缆以及航空插头的连接是否牢固，有无磨损。清洁电气柜滤网，保证散热良好。

4. 机械结构紧固：定期检查并紧固所有地脚螺栓、转台连接螺栓以及U型臂上的关键紧固件，防止因振动导致松动。

5. 专业维修支持：当出现定位超差、运行异响、过载报警或通讯故障时，应联系设备供应商或专业维修人员处理，避免擅自拆卸核心的传动与测量部件。
