机器人焊接变位机选型指南与技术要点详解

在现代焊接自动化系统中，变位机作为焊接机器人的重要辅助设备，其选型的合理性直接影响整个焊接系统的性能表现和生产效率。一台合适的变位机不仅能够优化焊接位置，提高焊接质量，还能显著提升设备利用率和生产效率。

变位机选型的技术考量因素

负载能力分级与应用场景：变位机的选型首要考虑的是负载能力。轻型变位机（承载<500kg）主要适用于汽车零部件、精密仪器等小型工件的焊接，其特点是转速高、定位精度好，重复定位精度可达±0.05mm。中型变位机（承载500-2000kg）适用于工程机械结构件、建筑钢结构等一般结构件的焊接，这类变位机在速度和精度之间取得了良好平衡。重型变位机（承载>2000kg）则专门针对船舶分段、大型压力容器、风电塔筒等大型焊接件设计，虽然速度相对较慢，但具有极高的结构刚性和稳定性。

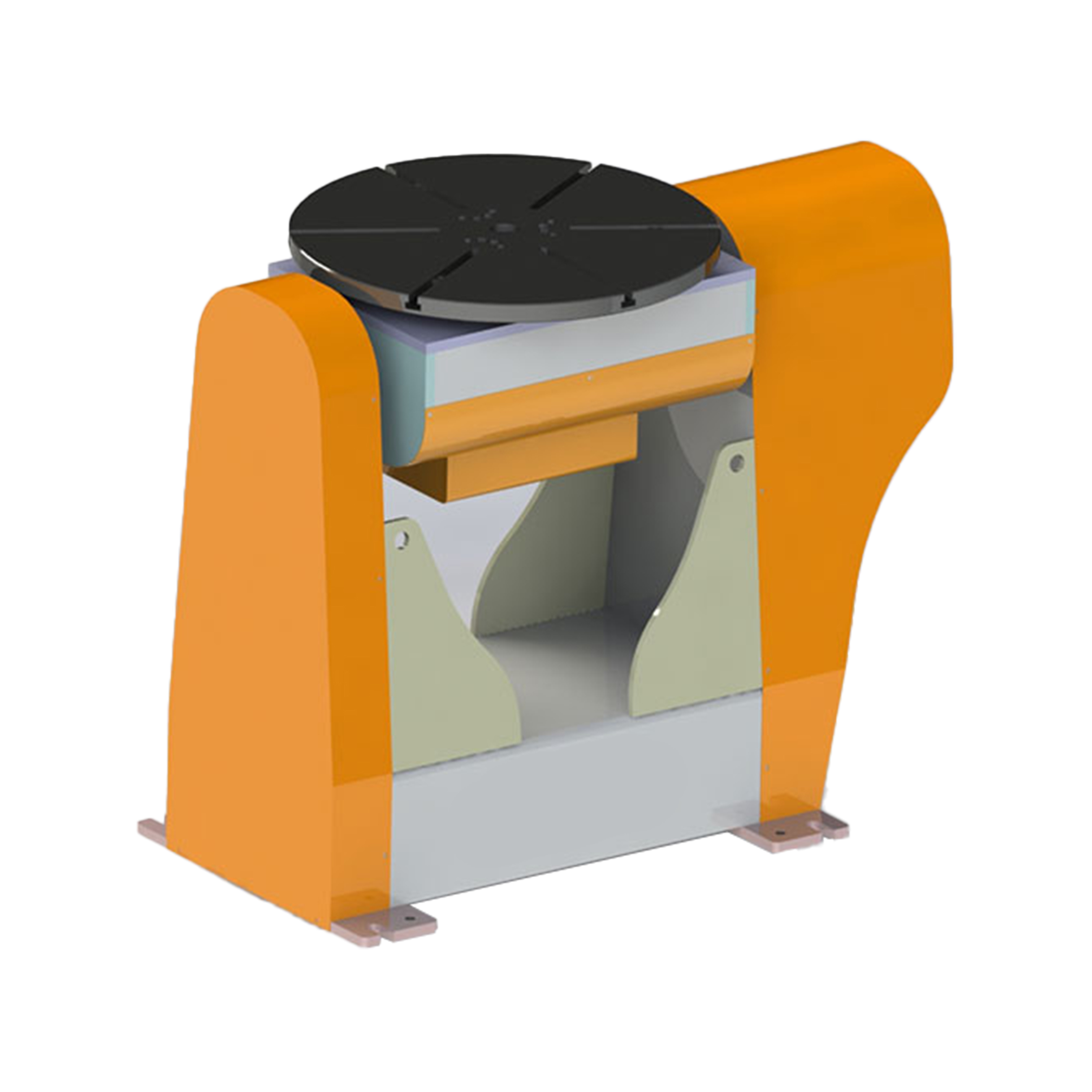

结构形式与自由度选择：根据结构形式，变位机可分为L型、双轴式、头尾架式等多种类型。L型变位机以其结构紧凑、工作范围大的特点广泛应用于中小型工件的焊接；双轴变位机通过两个回转轴的配合，可实现更复杂的空间姿态调整；头尾架式变位机则适用于长筒形工件的焊接。在选择自由度时，需要考虑工件的焊接工艺要求，对于复杂空间曲线的焊接，通常需要选择具有2个以上自由度的变位机。

驱动系统与控制精度：伺服驱动系统的性能直接影响变位机的运动精度和稳定性。高精度变位机通常采用绝对值伺服电机，配合精密减速机，可实现±0.01°的定位精度。在控制方式上，现代变位机都支持与焊接机器人的协同控制，通过EtherCAT、PROFINET等工业总线实现实时数据交换，确保焊接过程中机器人与变位机的运动完美同步。

选型过程中的关键参数计算

负载惯量匹配计算：在选择变位机时，必须进行详细的负载惯量计算。负载总惯量应包括工件惯量、工装夹具惯量以及变位机自身运动部件的惯量。一般来说，负载总惯量不应超过伺服电机转子惯量的10倍，否则将影响动态响应特性。以承载1000kg的变位机为例，其最大负载惯量通常控制在50kg·m²以内。

力矩与速度特性分析：变位机的扭矩输出能力必须满足工件在最大偏心状态下的力矩需求。对于重型变位机，还需要考虑启制动过程中的惯性力矩。转速选择则需要结合焊接工艺要求，通常焊接时的转速范围在0.1-2r/min之间，但在快速定位时可能需要更高的转速。

典型案例分析与应用效果

某大型船舶制造企业的实践案例充分说明了正确选型的重要性。该企业原先使用多台起重机配合人工翻转的方式进行船体分段的焊接，不仅效率低下，还存在安全隐患。经过详细的技术论证，最终选用了承载能力达20吨的重型L型变位机，配合焊接机器人组成自动化焊接工作站。

改造后的效果显著：首先，焊接效率提升了40%，这主要得益于变位机能够快速准确地将焊缝调整到最佳焊接位置；其次，工件吊装次数减少了80%，大幅降低了辅助作业时间；再者，焊接质量得到明显改善，焊缝一次合格率从原来的92%提高到98.5%；最后，人工成本降低了60%，同时工作环境安全性得到极大改善。

系统集成与未来发展趋势

在变位机与焊接机器人的系统集成方面，需要注意以下几个要点：首先是通信协议的兼容性，要确保变位机控制器与机器人控制器能够实现实时数据交换；其次是运动学模型的统一，要建立准确的坐标变换关系；最后是安全联锁的配置，要设置完善的安全保护机制。

随着智能制造技术的发展，变位机也在向智能化方向演进。新一代智能变位机集成了力觉传感器、视觉系统等感知设备，能够自动识别工件装夹状态，实时调整控制参数。同时，基于数字孪生技术的虚拟调试功能，使得变位机的选型和调试更加精准高效。

选型决策的综合性建议

在实际选型过程中，建议采取以下系统化的方法：首先进行详细的工艺分析，明确焊接工件的尺寸范围、重量分布和焊接工艺要求；然后进行多方案的对比分析，综合考虑设备投资成本、运行成本和维护成本；最后进行风险评估，确保选型方案能够满足未来生产发展的需求。

通过科学的选型方法和系统的技术论证，企业可以确保选择的变位机不仅满足当前的生产需求，还具备良好的可扩展性和适应性，为未来的智能化升级预留空间。实践表明，一个经过充分论证的变位机选型方案，可以使整个焊接自动化系统的效能提升30%以上。
